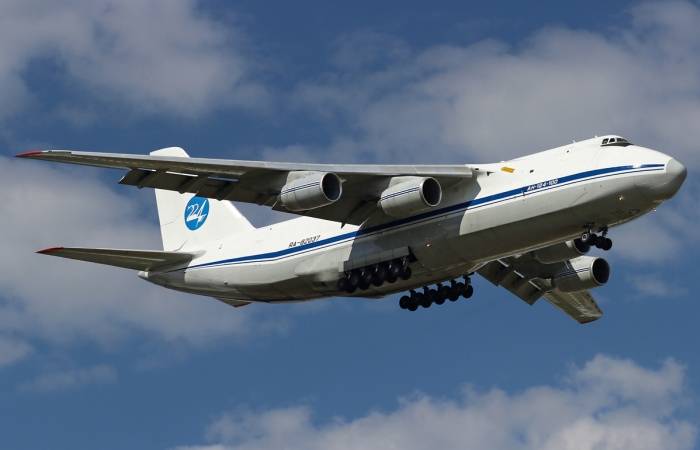

Особенности конструкции Ан-124
Транспортный самолет Ан-124 выполнен по классической аэродинамической схеме, это высокоплан с четырьмя двигателями. Машина оснащена многоколесным убирающимся шасси и однокилевым хвостовым оперением. В конструкции самолета широко использованы композитные материалы. Экипаж состоит из восьми человек.
Фюзеляж Ан-124 разделен на две палубы. В передней части верхней палубы находится кабина пилотов, а также помещение для сменного экипажа. В ее задней части располагается помещение для людей, которые сопровождают груз или технику. Нижнюю палубу занимает грузовая кабина, ее общий объем составляет 1,05 м3.

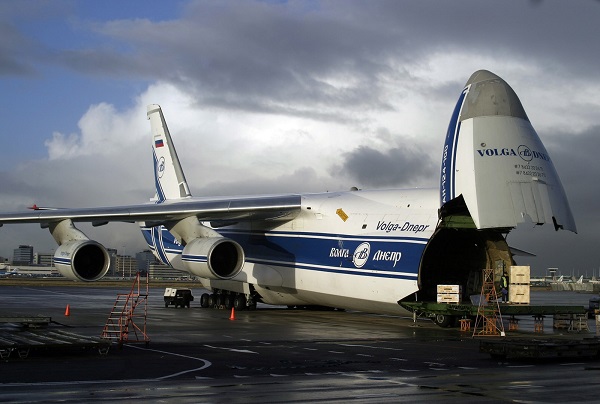

Ан-124 имеет два грузовых люка: задний и передний (откидывающаяся носовая часть). Это позволяет оперативно проводить загрузку и выгрузку грузов, в том числе и нестандартных.

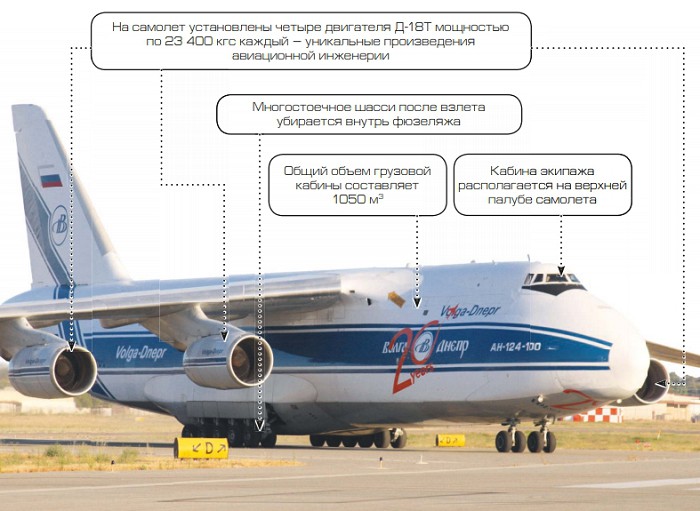

Силовая установка самолета состоит из четырех двигателей Д-18Т, каждый из которых имеет мощность 23400 кгс. Кроме того, эти ТВД имеют сравнительно небольшой вес, невысокий уровень шума и низкий расход топлива. Ан-124 имеет дальность полета практически в два раза выше, чем Ан-22 или Ил-76, при этом «Руслан» расходует почти в три раза меньше топлива на один тонно-километр.
Кроме основной, Ан-124 имеет еще и дополнительную силовую установку, которая состоит из двух газотурбинных двигателей ТА-12.
Отдельно следует отметить уникальное многоколесное шасси самолета. В ее состав входит 24 колеса. Основные опоры шасси Ан-124 состоят из пяти независимых двухколесных стоек, а передняя опора – из двух двухколесных стоек. Поворачивая передние стойки, самолет способен развернуться на взлетно-посадочной полосе шириной в 50 метров, используя асимметрию тяги двигателей. Для демонстрации своих максимальных возможностей «Руслану» нужна бетонированная ВПП длиной более 3000 м. Однако, несмотря на свои гигантские размеры, взлет и посадка Ан-124 может осуществляться и с грунтовых ВПП.
Управление самолетом осуществляется с помощью системы автоматического ЭДСУ, четырехканального гидравлического комплекса и автоматизированной системы штурвального управления. В управлении Ан-124 задействовано более тридцати компьютеров.
В состав комплекса навигационно-пилотажного оборудования самолета входит навигационная РЛС, инерциальная система, пилотажно-навигационный комплекс ПНПК-124, система радиосвязи ТИП-15, навигационная аппаратура «Омега» и «Лоран».
Другие разработки
На базе Ан-124 разрабатывают и конструируют новые модели самолета.
| Модификация | Характеристики |
| Ан-124-КС | Самолет-топливозаправщик. С его помощью выполняют дозаправку различных летательных аппаратов. |
| Ан-124-200 | Авиасудно оснащено двигателями иностранного производства. Также в нем установлены спутниковая система связи и устройства предупреждения о столкновении. |
| Ан-124-210 | Самолет оборудован системами спутниковой связи и предупреждения о столкновении с землей. Двигатель General Electric CF6-80C2. |
| Ан-124-300 | Это воздушное судно находится на стадии разработки. Его бортовые системы полностью модернизированы. Дальность полета будущего летательного аппарата составляет 7000 км. |
Эти модели разрабатывают согласно новым международным летным стандартам.
Рекорды
Впервые Ан-124 был предъявлен авиационным специалистам и широкой публике в мае 1985 года на XXVI аэрокосмическом салоне в Ле Бурже. Западные журналисты сразу же окрестили его «русским чудом». Однако представители «Локхида», которые, естественно, пропагандировали свои машины, начали активно внедрять в массы мысль о том, что характеристики в рекламных проспектах могут не соответствовать действительности. Поскольку никто «Руслана» в настоящем деле не видел.
Чтобы опровергнуть эти инсинуации в июле Ан-124 начал устанавливать один за другим мировые рекорды. Всего за две недели был зарегистрирован 21 рекорд
. И самый феноменальный из них – подъем навысоту 10750 метров груза массой 171,219 тонн . «Лучший в мире» «Галакси» до того поднимал 111,461 тонн на высоту 2000 метров. На том полемика и завершилась.
Самый грузоподъемный в мире серийный грузовой самолёт! Ан-124 “Руслан”
А в 1987 году был побит рекорд дальности беспосадочного перелета по замкнутому маршруту, который прежде принадлежал стратегическому бомбардировщику В-52 и равнялся 18 245,5 км. Ан-124 пролетел вдоль границ Советского Союза, преодолев расстояние в 20 151 км
. При этом взлетная масса достигла рекордной величины в455 тонн .
После того, как новый транспортный самолет с уникальными возможностями освоили в частях ВВС, рекорды начали бить военные экипажи. 1 декабря 1990 года начался кругосветный перелет на машине 235-го военно-транспортного авиаполка, продолжавшийся 72 ч 16 мин летного времени. Было преодолено 50 005 км по маршруту Австралия (Мельбурн) – Южный полюс – Северный полюс – Австралия с промежуточными посадками в Бразилии (Рио-де-Жанейро), Марокко (Касабланка) и СССР (Воздвиженка). В этом перелете были установлены 7 мировых рекордов скорости полета.
Кругосветный полет Ан-124 проходил вдали от международных авиатрасс, причем более 90% пути приходились на безориентирные акватории четырех океанов, еще несколько процентов – на пустынную заснеженную Антарктиду. Таким образом, наземное радиотехническое и навигационное обеспечение почти полностью исключалось. Десятки задействованных других самолетов, вертолетов и морских судов находились в готовности к поисково-спасательным операциям.
, чтобы не пропустить следующие интересные публикации!
Уважаемые читатели, мы решили попробовать с Вами пообщаться. Заполните, пожалуйста, форму опроса
, всего лишь 2 вопроса:)
Попытки возобновить серийный выпуск Ан-124
Комитет по вопросам экономического сотрудничества российско-украинской комиссии в октябре 2006 года решил продолжать реализацию проекта, имея в виду возобновление серийного производства. Компания «Волга-Днепр» собирается до 2030 года купить до ста модернизированных самолетов Ан-124-100М-150. При этом поставка двух машин приходится на 2013 год.
Ernst & Young и Объединенная авиастроительная корпорация в июне 2008 г. завершили разработку бизнес-плана по возобновлению выпуска самолетов Ан-124. Для начала производства в соответствии с этим документом потребовалось получить подтвержденные заказы не меньше чем на сорок машин. По мнению Виктора Ливанова, члена правления ОАК, сейчас есть спрос на самолеты, и до 2030 г. авиакомпаниям потребуется 71 лайнер. Если заказов будет набрано достаточное количество, то машины будут производиться на «Авиастаре», начиная с 2012 г., по 1-2 лайнера в год. Вместе с тем есть 2 незаконченных планера, которые планируют достраивать. В скором времени ожидается выведение пяти машин из распоряжения Министерства обороны. На то время стоимость Ан-124 – $150-160 млн.
Со стороны Министерства обороны поступили заказы на машины (три самолета) и от авиационной компании «Волга-Днепр» (сорок самолетов).
Объем рынка – 82 машины. На сегодняшний день есть опционы на 61 машину, причем 52 из них собирается купить Россия. Также среди числа заказчиков назвали Кувейт и Объединенные Арабские Эмираты. Дмитрий Кива, президент КБ «Антонов», 29 сентября заявил, что компания вместе с U.S. Aerospace допустила к участию в тендере Министерство обороны США на поставку самолетов, общая сумма которого 50 млрд долларов. На тендере были представлены 3 разных модели самолетов: Ан-122-КС, Ан-124-КС и Ан-112-КС. В результате КБ «Антонов» выбрали на тендере еще в первом туре.
Вячеслав Богуслаев, председатель Совета директоров «Мотор Сич», 20 июля 2011 г. заявил, что программа восстановления производства Ан-124 на авиазаводе «Авиастар-СП» была отложена на 2016 год.
Украина и Россия 12 июля 2013 г. достигли договоренности (на уровне премьер-министров) о формировании совместной компании по производству АН-124-100. И уже в конце месяца появилась информация о том, что на авиазаводе возобновили производство Ан-124.
Владимир Шаманов, командующий ВДВ, в начале августа 2013 г. заявил о потребности ВДВ в таких самолетах, как Ан-124. Вместе с тем он отметил, что постройка самолета уже ведется в Ульяновске.
По итогам заседания межгосударственной комиссии Д. Мантуров (министр торговли и промышленности) и М. Короленко в присутствии В. Януковича и В. Путина подписали акт соглашения о реализации мер государственной поддержки серийного выпуска самолетов Ан-124, оборудованного двигателем Д-18Т, и их модификаций. Стоит отметить, что вопрос о возобновлении выпуска Ан-124 будет иметь положительное решение только в том случае, если удастся сформировать портфолио заказов, которое полностью окупит все затраты.
Юрий Слюсарь, замглавы Минпромторга РФ, 15 августа 2014 г. заявил, что совместный российско-украинский проект в связи с политической ситуаций неактуален, как и прочие совместные проекты в авиастроении.
Так, модернизация и ремонт самолетов Ан-124 в России теперь проходит только на «Авиастар-СП».

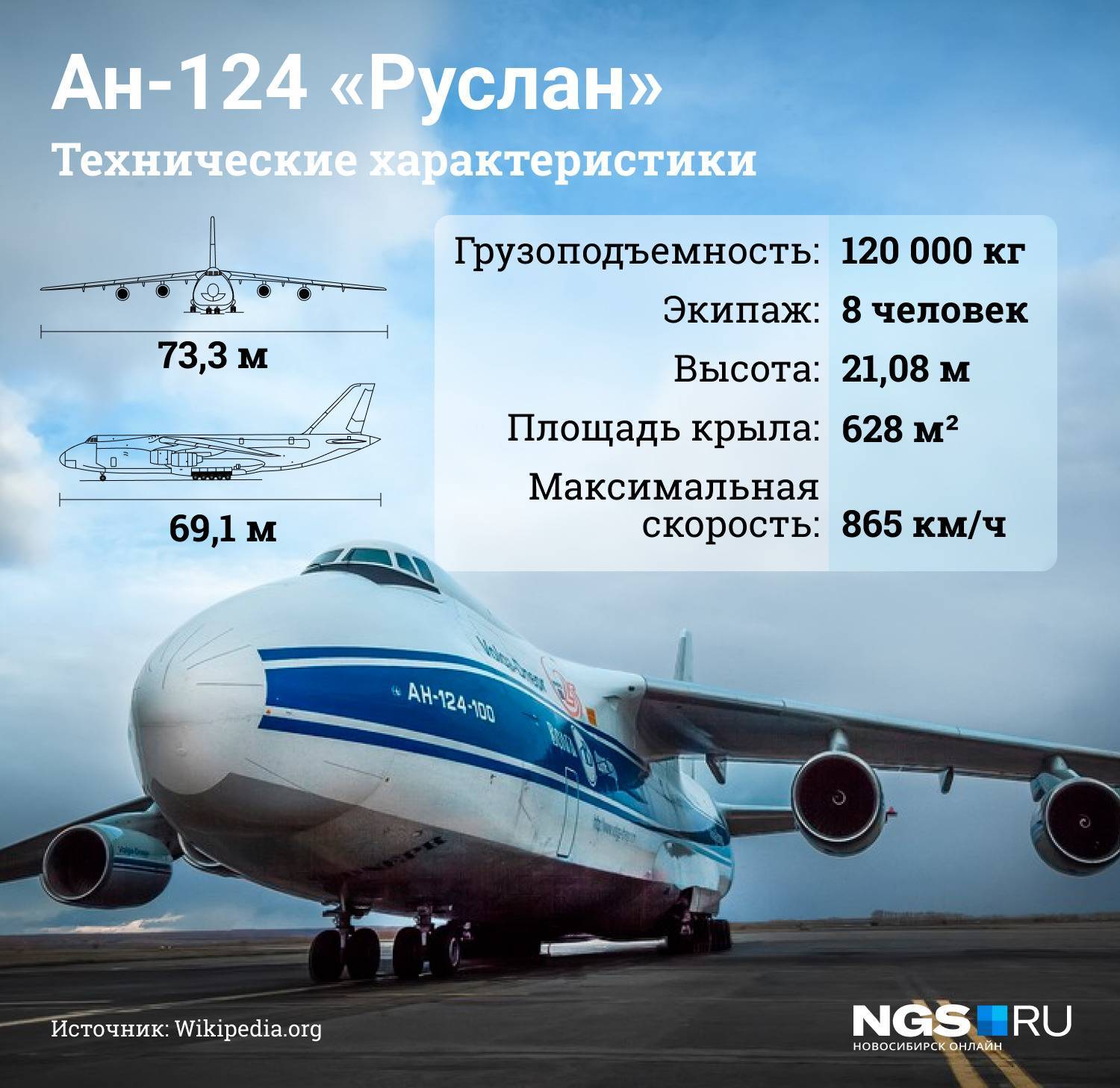

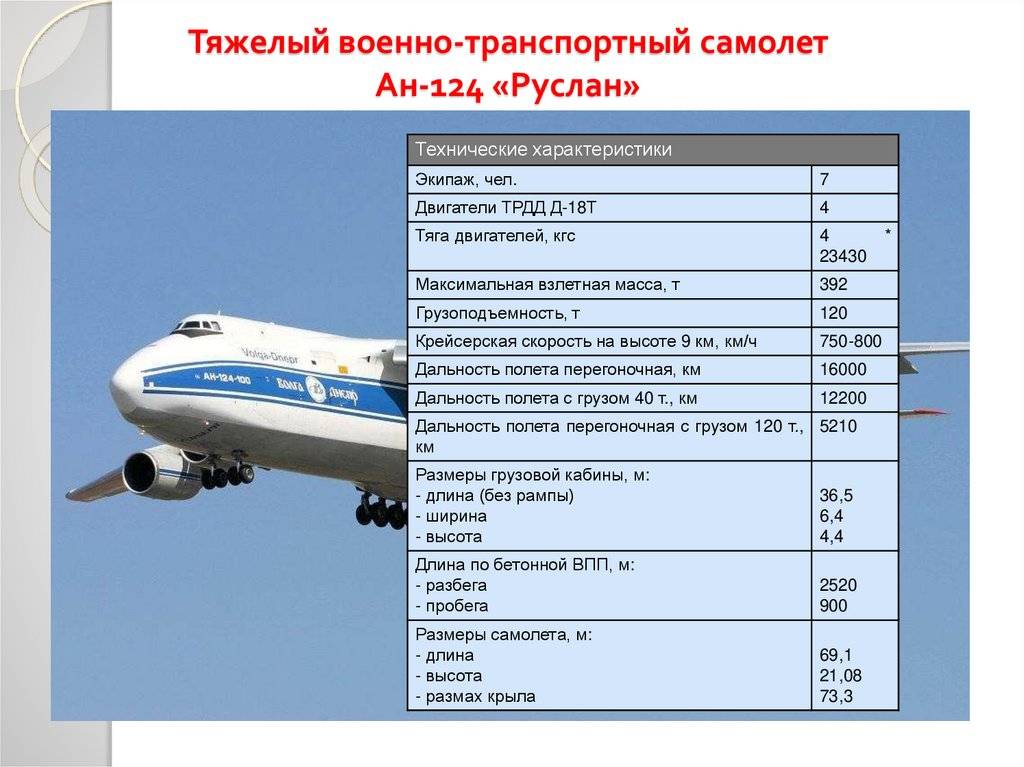

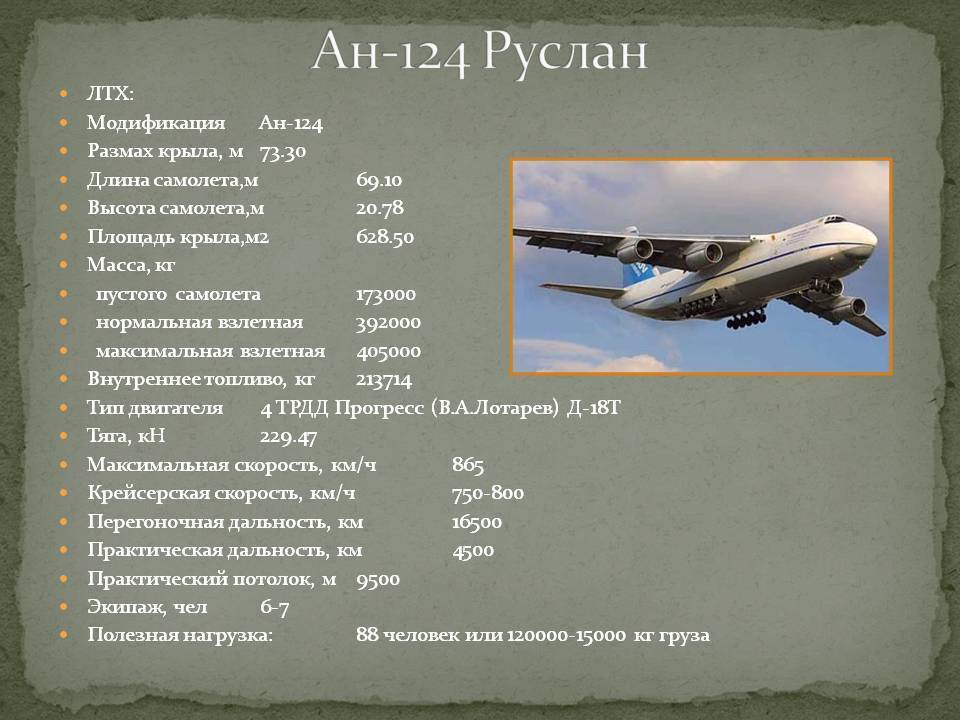

Характеристики самолета Ан-124
Экипаж: 8 чел. ( помощник командира, командир, старший бортинженер, бортинженер по АО, штурман, 2 оператора разгрузочо- погрузочных работ, бортрадист)
Пассажировместимость: 28чел.
Грузоподъёмность: 120000кг
Длина: 69,1м
Размах крыльев: 73,3м
Высота: 21,08м
Площадь крыльев: 628кв.м.
Наибольший взлётный вес: 392000кг
Вес топлива во внутренних баках: 212350кг (максимальная)
Массовая отдача: 58 процентов
Силовая установка: 4×ТРДД Д-18Т
Тяга: 4×229,85 кН (23430 кгс)
Вспомогательная силовая установка: 2×ГТД ТА-12
Назначенный ресурс: 45 лет; 10000 типовых полётов; 50000 лётных часов
Длина грузовой кабины: 36,5м
Ширина грузовой кабины: 6,4м
Высота грузовой кабины: 4,4м
Объем грузового отсека: 1050кв.м.
Размер грузовых люков:
передний: 6,4х4,4м
задний: 6,4х4,4м
Наибольшая скорость: 865км/ч
Крейсерская скорость: 800—850км/ч
Дальность полета: 4800км
Наибольшая высота: 11600м
Нагрузка на крыло: 365кг/кв.м.
Тяговооружённость: 0,41
Ан-124 видео
https://youtube.com/watch?v=wtXcZpxCOMY
Ан-3 — AN-3Ан-24 – AN-24Ан-26 – AN-26Ан-28 – AN-28Ан-38 – AN-38Ан-140 – AN-140Ан-148 – AN-148Ан-158 – AN-158
Модели АН-124
Всего было спроектировано 4 модели данного воздушного судна. Собственно, сам АН-124, предназначенный для военных целей.
АН-124-100, с которого сняли все военное оборудование, переделав его таким образом в коммерческое, грузовое воздушное судно.
АН-124-100.
У последнего есть еще две модификации:
- АН-124 -100М — у него модернизировано бортовое радиоэлектронное средство, а также состав экипажа сменился на 4 человека;
- АН-124 — 100М-150 — у него присутствуют все вышеперечисленные характеристики. Плюс к этому он может брать груз до 150 т., а перевозить его уже на расстояния до 5 400 км.
Оснащение
Силовая установка самолета представлена четырьмя двигателями марки Д-18Т. Это трехвальные моторы с высоким показателем двухконтурности. Тяга одного из них в режиме взлета достигает 23,43 тонна-силы.
На каждом двигателе монтированы два насоса модификации НП-107. Они представляют собой самолетные гидросистемы. Также на двигателях установлены привод-генераторы ГП23. Их мощность составляет 60 кВА.
Система подготовки воздушных масс, маркируемая как СПВ, понижает температуру и давление воздуха, поступающего от компрессоров. Она подает его в системы противообледенения и кондиционирования.
Автономность эксплуатации авиасудна обеспечивают следующие конструкционные элементы:
- десантно-транспортное оборудование;
- бортовая система, обеспечивающая автоматизированный контроль техсостояния рабочих систем;
- две дополнительные силовые установки с электрогенераторами и турбонасосами.
Наличие специализированного оборудования позволяет эксплуатировать самолет для выполнения различных задач. Благодаря такому оснащению, а также размерам фюзеляжа самолет может транспортировать 880 военных в полной амуниции и 440 десантников.
Важно. В 1989 году конструкторы ввели ограничение на парашютное десантирование военных. Они обусловлены аэродинамическими факторами
Они обусловлены аэродинамическими факторами.
История разработки транспортного самолета Ан-124 «Руслан»
В 60-е годы прошлого века на счету у советского авиаконструктора Антонова уже было несколько удачных самолетов, которые использовались для перевозки пассажиров и доставки грузов. Наиболее известным из них стал «Антей» — военно-транспортный Ан-22.

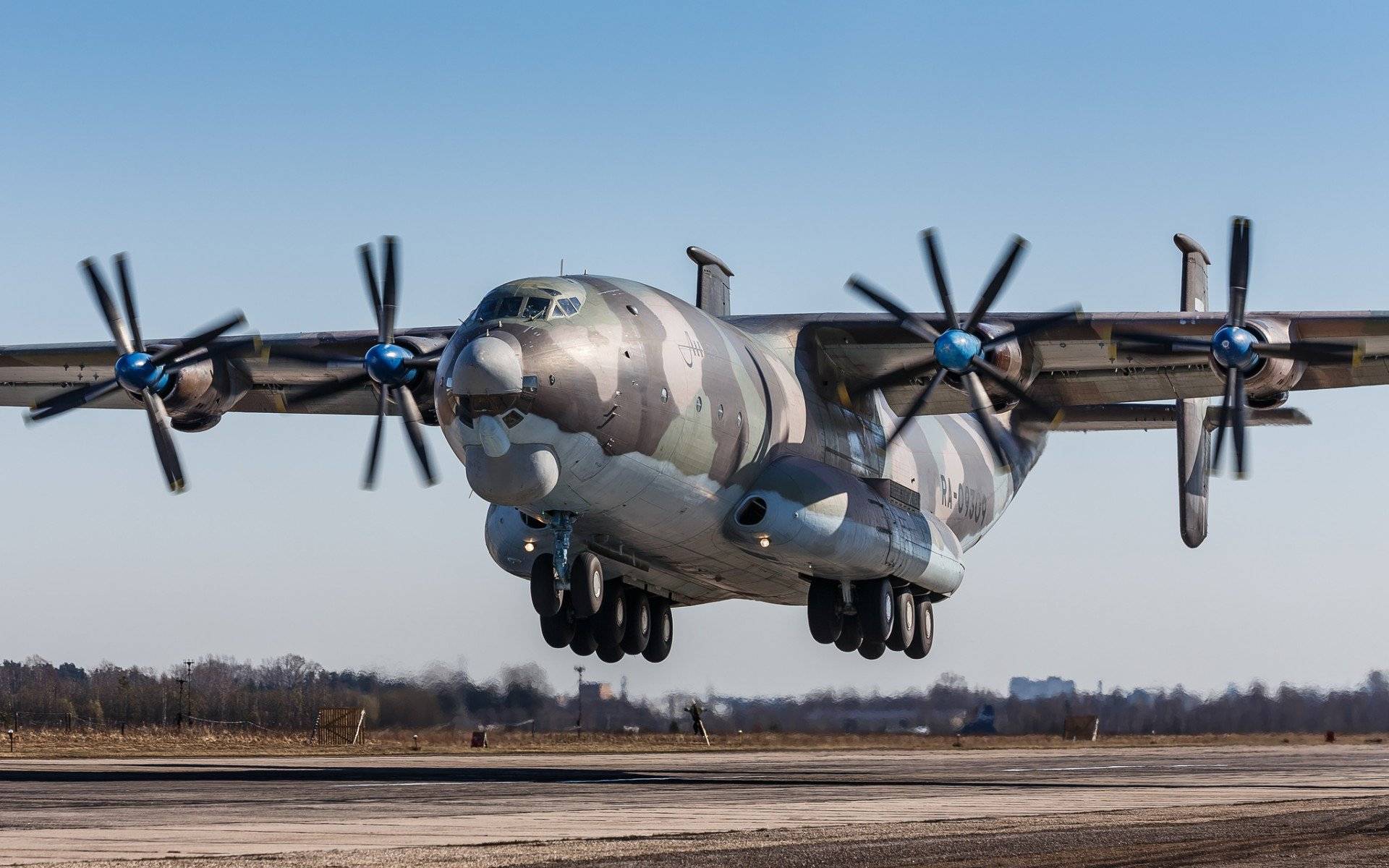

«Антей» — тяжелый турбовинтовой Ан-22
Он был способен поднять в воздух до 60 тонн полезной нагрузки – рекордный для тех лет показатель. Но почивать на лаврах было нельзя, ведь в США уже спроектировали C-5 Galaxy – намного более крупный и мощный по своим ТТХ военно-транспортный самолет, чем «Антей».

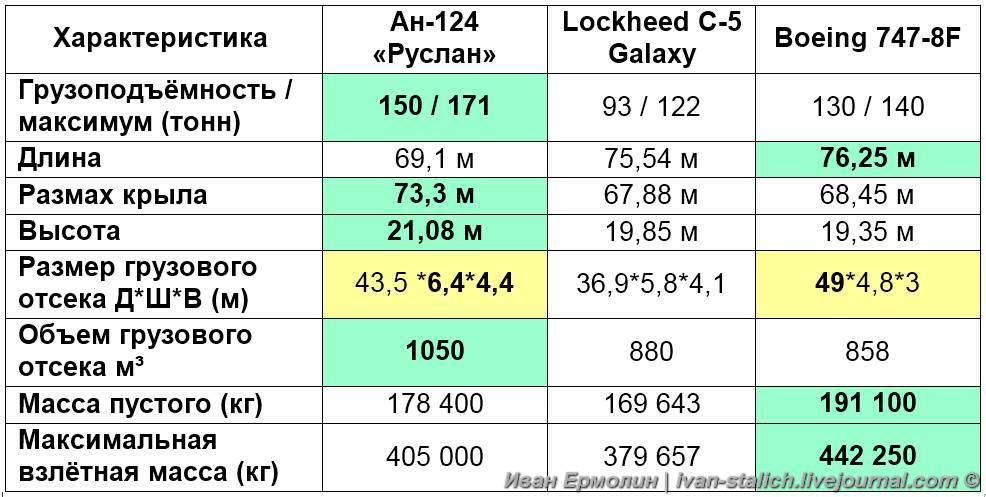

Американский самолет С-5 Galaxy – предшественник и конкурент Ан-124
Чтобы догнать заокеанских конкурентов, требовалось повысить грузоподъемность в два раза. Задача была сложной, однако, уже в середине 1967 года конструкторы Киевского механического завода (ныне АНТК имени О.К. Антонова) разработали сразу два проекта новых военно-транспортных самолетов – Ан 124 и Ан-126.
Изучение подготовленной технической документации и чертежей по неясным причинам сильно затянулось. Лишь в феврале 1972 года на уровне Совета Министров СССР было принято решение о выборе в качестве основного варианта для дальнейшей разработки и строительства проекта четырёхмоторного «грузовика» Ан-124. К тому времени прошло уже четыре года с момента первого полёта американского транспортного «Гэлакси».
Следует отметить, что Ан-126 мог стать еще более «грузоподъемной» машиной. Его предполагалось оснастить шестью двигателями, что давало возможность поднимать в воздух до 150 тонн груза против 120 тонн у Ан-124. Проектирование такого самолета посчитали тогда рискованной и преждевременной затеей. Не исключено, что такие опасения были оправданы, ведь и создание «Руслана» потребовало исключительных усилий. Все работы велись в рамках особой комплексно-целевой программы, в ходе реализации которой приходилось одновременно развивать металлургию, электронику и моторостроение, создавать новые полимерные материалы с особыми свойствами и совершенствовать технологию.

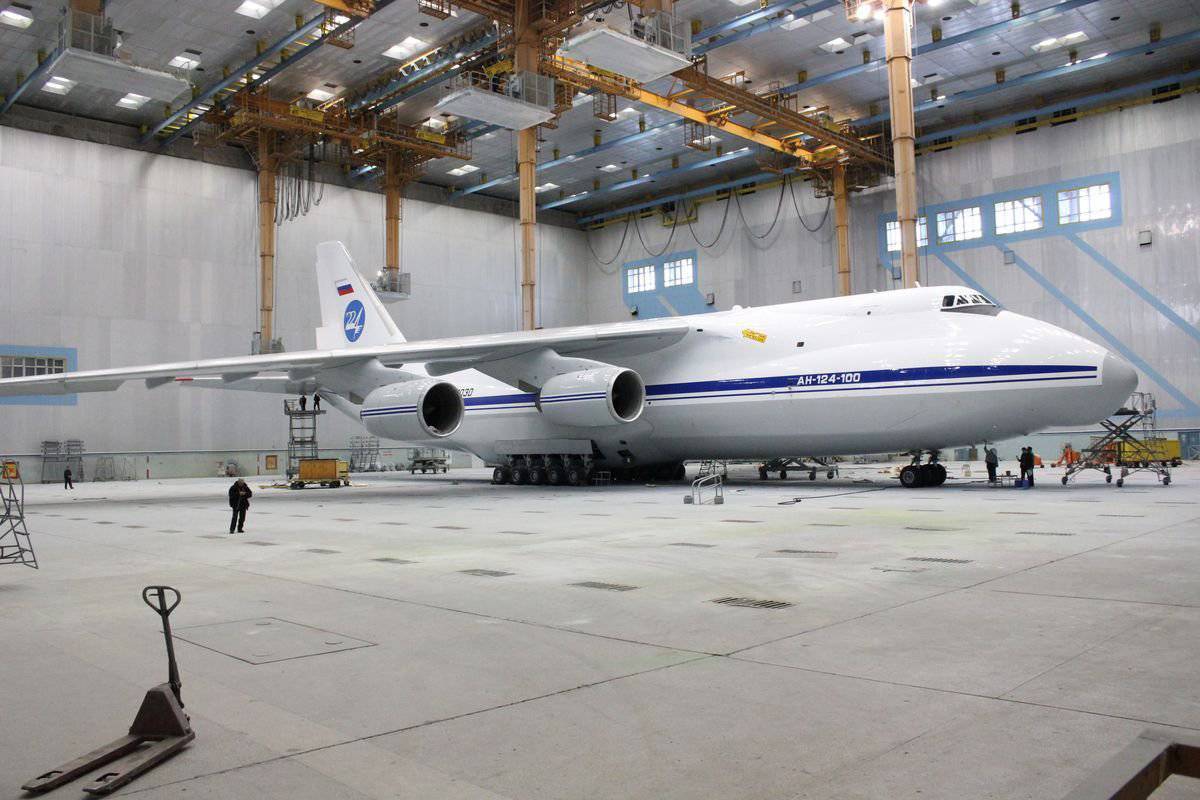

Ан-124 в заводском цеху. Сборка первоначально осуществлялась в Киеве, но значительную часть планера изготавливали в Ташкенте, шасси – в Куйбышеве (ныне Самара), гидравлику – в Москве
Ан-124 нельзя называть «украинским», как это иногда делается в наши дни. Над его созданием трудился буквально весь Советский Союз. Именно это позволило крылатой машине обрести те характеристики, которые и сегодня еще остаются рекордными для серийных транспортных самолетов.
Первый экземпляр Ан-124 был выведен из сборочного цеха 24 октября 1982 года. В торжественной процедуре принял личное участие О.К. Антонов. Всё это происходило, как и последующие испытательные «пробежки» машины, в тёмное время суток. Самолёт тщательно скрывали от посторонних глаз. Спустя ровно два месяца огромная крылатая машина, уже получившая имя «Руслан», впервые поднялась в воздух.
В 1985 году самолёт впервые был продемонстрирован на авиасалоне в Ле-Бурже. Примечательно, что поначалу западные эксперты не поверили в то, что Ан «Руслан» обладает заявленными характеристиками. Чтобы доказать всем превосходство советской новинки над всеми другими грузовыми самолетами, пришлось провести показательные полёты, в ходе которых сразу же было установлено более 20 мировых рекордов. После этого стало понятно, что американский С-5 уже не является лучшим в своём классе.
Последние годы существования СССР были не лучшим временем для самолетостроителей. Возможно, из-за этого летные испытания Ан-124 затянулись. Лишь в 1991 году этот самолет был официально принят на вооружение советской военно-транспортной авиации. Правда, фактическая эксплуатация «Руслана» к этому моменту уже осуществлялась, притом не только в армии. Интерес к самолету проявляли многие коммерческие фирмы.
Ан-124 на аэродроме
Распад СССР сорвал все планы по дальнейшему производству Ан-124. Незначительное количество «Русланов» всё же было построено, но после 2004 года не было сдано заказчикам ни одной новой машины. Россия и Украина вели длительные и сложные переговоры по этому вопросу, сроки возобновления выпуска самолетов постоянно сдвигались, а потом в Киеве случился «Евромайдан».
Скорее всего, новые «Русланы» уже не появятся. Серия противоречивых заявлений различных чиновников, представляющих как российское, так и украинское правительство, не настраивает на оптимистический лад. Между тем конструкция Ан-124 постепенно устаревает, и вскоре он может утратить свои лидирующие позиции.
История создания
В 1965 году в Киеве, в КБ Антонова был создан тяжелый транспортный самолет Ан-22 и Советский Союз стал обладателем самого большого в мире грузового самолета (можно отметить, что Ан-22 до сих пор остается самым большим самолетом с турбовинтовым двигателем). Но триумф был недолог: в США полным ходом шла работа над Lockheed C-5 Galaxy, который был значительно мощней советского самолета. В СССР было принято решение создать еще более тяжелый транспортник. Советским конструкторам была поставлена задача, создать самолет с грузоподъемностью 120-140 тонн. Причин такого решения было несколько: во-первых, речь шла о престиже, а к таким вещам в СССР относились внимательно, а во-вторых, увеличение грузоподъемности военно-транспортных самолетов давало ощутимое преимущество в быстроте развертывания войск и их снабжении.
Украинские авиастроители сразу же включились в работу над новым самолетом, благо наработок в этом направлении хватало. Но и задача, которая стояла перед ними, была очень неординарной: таких самолетов еще никто и нигде не строил. Нужно было решить массу технических вопросов: с нуля разработать технологии и создать оборудование, для работы с деталями и узлами огромных размеров. В 1970-1971 годах антоновцы представили чертежи проекты двух самолетов, с четырьмя и шестью двигателями, с грузоподъемностью 120 и 140 тонн соответственно. А в 1973 году по этим чертежам был создан модель самолета, в натуральную величину. Размеры нового самолета поражали. Чтобы эта модель стала серийным самолетом нужно было улучшить практически все технические характеристики машины.
Была создана особая группа, она занималась улучшением аэродинамики самолета, его прочности, безопасности. Изучалась возможность применению в будущем Ан-124 новых материалов и технологий. В этой работе принимали участие специалисты лучших институтов и научных центров СССР. Самолет Ан-124 можно смело назвать венцом инженерно-конструкторской мысли бывшего Советского Союза. При создании самолета было использовано множество новых материалов и технологий, многие из которых не имели мировых аналогов. Именно благодаря этому удалось создать машину с такими уникальными техническими характеристиками.
Первый полет самолета состоялся 24 декабря 1982 года. В 1985 году его сначала показали советским журналистам, а затем представили мировой общественности на авиационной выставке в Париже. В том же году Ан-124 поставил сразу 21 мировой рекорд, включая рекорды дальности полета и грузоподъемности.
С распадом СССР производство этих машин постепенно сошло на нет. Последний самолет был выпущен на Ульяновском авиазаводе в 1995 году. В 1992 году была создана модификация Ан-124, модифицированная модель самолета получила наименование Ан-124-100. В машине убрали оборудование, предназначенное для десантирования, изменили радионавигационные системы, в кабине пилотов появились новые приборы и надписи на английском языке, экипажу были созданы дополнительные удобства. Также был модернизирован грузовой отсек. Модернизации подверглись и двигатели, работа которых ранее часто вызывала нарекания. Скорее всего, из-за проблем с двигателями в 1997 году в Иркутске случилась одна из самых страшных авиакатастроф в истории России.
Одной из самых трагичных страниц истории Ан-124 стала чудовищная катастрофа этого самолета в Иркутске, 6 декабря 1997 года. В этот день самолет Ан-124-100, который взлетел с аэродрома авиазавода в Иркутске и из-за отказа трех двигателей потерпел крушение и рухнул на жилые дома. В этой катастрофе погибло 72 человека, включая всех членов экипажа самолета. Причина этой катастрофы так и осталась загадкой. Бортовые самописцы были сильно повреждены. В Иркутск выехала правительственная комиссия. Основной причиной трагедии были названы конструкционные недостатки двигателей самолета. В настоящее время, в Иркутске, на месте воздвигнута церковь Рождества Христова.
В последние годы неоднократно совершались попытки возобновить серийное производство этой уникальной машины, ибо спрос на услуги подобных грузовых самолетов на мировом рынке весьма велик. Стоимость одной машины составляет 70-100 млн. долларов. Но пока результатов нет.
Украина помогать не хочет. Но и помешать не сможет
В юридической плоскости проблем тоже не должно возникнуть. «По всем международным правилам мы должны нести эту марку, — Ан-124 — если мы не внесли существенных изменений в этот самолет. А изменения сейчас будут вноситься. И он пойдет уже под другим брендом», — рассказал в интервью радиостанции «Говорит Москва» член Комиссии при президенте России по вопросам развития авиации Юрий Сытник.
Статья по теме
Чужая «Мрия». Украина продала Китаю самый большой в мире самолёт
Никаких тайн, без которых невозможно производство новых «Русланов», Украина от России не хранит. Достаточно сказать, что большая часть Ан-124, которые сейчас в строю, была построена в Ульяновске, а не в Киеве. Здесь же много лет работали конструкторы, создававшие машину, включая ушедшего из жизни Виктора Толмачева. В общем, как уже говорилось, задача крайне непростая, но решаемая. И российское авиастроение располагает для ее решения всем необходимым.
Вердикт о том, начнется ли производство новых «Русланов» в России, будет выноситься на правительственном уровне. Но Украина, где серийное производство самолетов в последние годы прекратилось, в любом случае теперь вне игры.
История грузового самолёта «Руслан»
А всё начиналось, чтобы «догнать и перегнать Америку». В США был Lockheed C-5 Galaxy – стратегический военно-транспортный самолёт повышенной грузоподъёмности, на тот момент самый крупный серийный самолёт в мире. В него могло вместиться шесть вертолётов, четыре БМП, шесть БТР, пара танков или почти 350 человек, но это уже без техники. Он мог взять на борт почти 120 тонн груза. Советские авиаконструкторы должны были исхитриться и придумать грузовой самолёт, который сможет увезти на себе 150 тонн.
От появления первых разработок до первого полёта прошло более десяти лет: АН-124 поднялся в воздух в декабре 1982 года. Прототип, созданный в начале 1970-х, не устроил конструкторов, и через три года работы специалисты решили полностью переменить концепцию. В конструкции «Руслана» применили уникальные по тем временам технологии, он подвергся множественным испытаниям, и только в 1986-м акт испытаний на самолёт АН-124 был подписан.
Изначально планировалось, что это будет самолёт для перевозки военных и их грузов. Однако после развала Советского Союза он превратился в основном в просто транспортный. До 2003 года построили 56 «Русланов», сейчас они не производятся. Причиной тому экономические и политические мотивы: самолёт строили совместно с украинскими предприятиями. Периодически возникают программы по возобновлению производства, но пока в жизнь они не воплотились. Существующие АН-124 летают, по возможности их модернизируют.
