Самолеты с вертикальным взлетом

О нынешних перспективах СВВП

Даже учитывая многочисленные преимущества подобных модификаций, здесь найдутся и отрицательные моменты. Сложность в управлении такими машинами требует длительного обучения пилотов. Кроме того, эти летательные аппараты аварийно опасны, ведь со времени появления техники случалось немало крушений из-за отказа подъемных силовых установок.

Косвенной причиной отказа от разработки этой программы стал топливный кризис, который разгорелся в семидесятых годах прошлого столетия. Хотя перечисленные недостатки говорят, что этот лайнер – бесперспективный проект для массового использования.

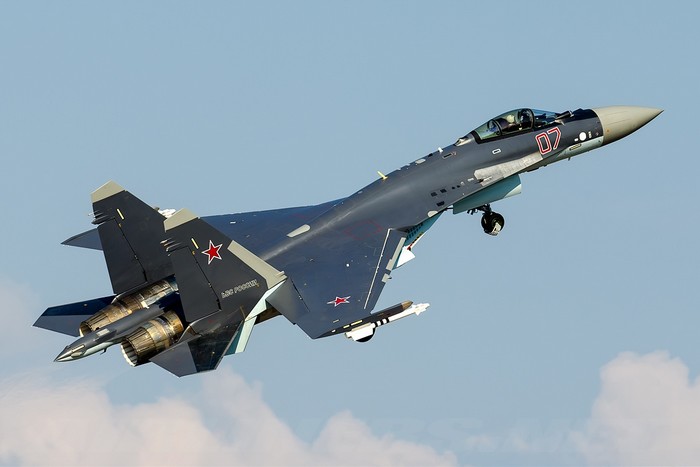

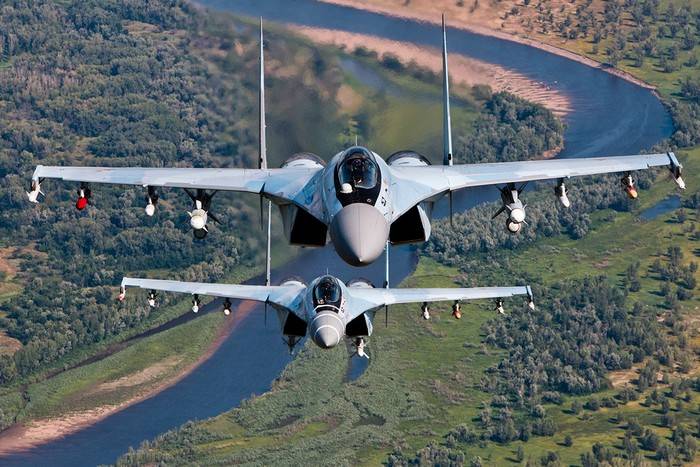

Модели Су-35 — неплохая замена СВВП российского производства

Хотя в последнее время вновь появляются тенденции к возврату идеи конструирования лайнеров такого рода, но уже винтомоторной группы. Сегодня эксплуатируют подобный серийный конвертоплан Bell V-22 Osprey и разрабатывают новую модель – Bell-Agusta BA609.

Хотя применение получили и аналоговые модели, представленные на видео – Су-35. Вертикальный взлет здесь не учтен, но этот истребитель взлетает с минимальной полосы разгона в 450–650 метров. А узнать, сколько стоит путешествие в стратосферу на Миг-29, читателям удастся здесь.

ЗАПРЕТ НА УЛУЧШЕНИЕ

Далее мы перейдем от гипотетический идей и предположений к конкретным, взяв за основу материал «Як-141 (Freestyle). Гонки по вертикали», размещенный на портале «Военное обозрение» 6 июля 2013 года, а также ряд других публикаций о данном самолете, в которых содержатся подробная информация по Як-141 и различные чертежи этой машины.

После внимательного изучения доступных материалов, можно сделать вывод, что, к большому сожалению, схема Як-141 содержит запрет на улучшение. Что это? Изначальная проектная ошибка, на реализацию которой был затрачен огромный инженерный потенциал, расчет на сложные изощренные решения в противоположность простым и т.п. Пусть судят другие. Мы попытаемся улучшить то, что есть без существенных перемен.

Указанные в материале максимальные скорости полета – 1250 км/ч у земли и 1800 км/ч на высоте 11 км – можно увеличить за счет сокращения балансировочных потерь (по примеру самолета ХB-70 «Валькирия»).

Полагаем, что отклонение консольных поворотных частей крыла вниз на углы относительно горизонтали 45, 60 и 90 градусов значительно сократят смещенную назад подъемную силу и соответственно парирующий момент на горизонтальном оперении, что сократит общее сопротивление. Для этого же необходимо продлить наплывы на 1,5 метра вперед, что также сократит потери на балансировку, в том числе и за счет уменьшения угла тангажа относительно траектории полета. Дополнением динамической балансировки могли бы стать маленькие крылышки фиксированного угла атаки, либо переработка верхней панели (губы) воздухозаборника поворотом вверх на 2,5–3 градуса и наращиванием площади этих панелей-дефлекторов, выходящих за габарит воздухозаборника. При этом возможно потребуется перепрограммировать систему управления воздухозаборника, в том числе алгоритм управления нижней губой воздухозаборника в соответствии с изменившейся системой скачков. Впрочем, наличие противопомпажных устройств не скажется значительно на расходных параметрах заборника и двигателя.

Балансировочные дефлекторы выдвижного типа применяются на F-14. Рассмотрение схемы самолета с позиции сил и моментов, в том числе управляющих, предполагает сокращение сопротивления примерно на 10-15%. Есть и другие идеи, для которых нужны более полные чертежи, схемы и описания, в том числе струйное управление.

Идем далее. Бреющий полет в режиме следования рельефу местности в области высокой турбулентности требует увеличения удельной нагрузки на крыле. Это снижает чувствительность к вертикальным потокам в атмосфере восходящим и нисходящим. Для этих целей поворот консолей вниз догружает крыло и сокращает балансировочные потери сокращением ненужной подъемной силы задних частей крыла на 0,7 при 45 градусах, вдвое – при 60 градусах, и полностью – при 90 градусах.

Еще одно назначение отклоняемых консолей – поглощение энергии смятием при грубой и аварийной посадке, как это было 5 октября 1991 года при посадке второго летного образца (бортовой № 77) на палубу тяжелого авианесущего крейсера «Баку» («Адмирал Флота Советского Союза Горшков»). Замена жертвенных расходных частей крыла, да и всего крыла намного дешевле замены самолета.

В заключение отметим, что вертикальная тема в России, на наш взгляд, обязательно возродится. Вопрос в том, кто будет реализовывать эту идею на новом этапе. Лозунг «Кадры решают все» сегодня не менее актуален. И здесь, предположим, важную роль вновь сыграет личность конструктора. Но это должна быть личность в полном понимании этого слова. Причем, если чувственная компонента системы самолет-летчик-полет необходима испытателю, то проектанту – создателю самолета – она необходима вдвойне. Если генеральный, подходя к самолету и чертежу, содержащим проектный дефект, не чувствует тревоги в солнечном сплетении, значит он – это не Он. Отсюда пожелания грядущему коллективу создателей будущего российского самолета вертикального взлета и посадки оптимизма и воли, устойчивости к давлению авторитетов, готовности к обновлению крови в проектном значении и, конечно, удачи!

Владимир Лиходиевский

Владимир Леонидович Лиходиевский – полковник в отставке; Александр Семенович Вольнов – инженер.

Один – хорошо, а три – лучше

Сегодня в мире три концептуальных подхода к СКВВП. Первый условно назовем британским, поскольку он был реализован на единственном английском СКВВП «Харриер». Подход предполагает, что машина имеет только взлетно-маршевые двигатели (у «Харриера» он один), а взлет и посадка осуществляются управлением поворотными соплами. Достаточно эффективный подход, поскольку не предполагает дополнительных взлетных двигателей, которые становятся бесполезной нагрузкой в полете. Однако есть два момента. Первый – необходимость иметь по краям фюзеляжа четыре поворотных сопла и газоводы к ним не позволяет достичь аэродинамически совершенной формы, что фактически не допускает создания с использованием этой концепции сверхзвукового самолета и применения стелс-технологий.

Самолет вертикального (короткого) взлета и посадки «Харриер»

Поэтому США пошли другим путем: на F-35B применили для вертикального взлета вентилятор, вращение которого осуществляется отбором мощности от единственного взлетно-маршевого двигателя. Это позволило создать сверхзвуковой самолет и использовать стелс-технологии. Однако и здесь приходится возить ненужный в маршевом режиме полета груз: вентилятор, вал отбора мощности, муфту и редуктор. Набирается тонна и более. Кроме того, размер вентилятора превышает исходную ширину фюзеляжа, что ухудшило аэродинамику. На всех этапах полета, в том числе и на наиболее энергоемких, при взлете и посадке используется все тот же подъемно-маршевый двигатель, что делает необходимым иметь запас его мощности и подразумевает дополнительный расход топлива.

Третий подход – советский. Ставка – на специальные взлетные двигатели. Их габариты значительно меньше, чем у вентилятора равноценной тяги. Они вполне вписываются в стандартные размеры фюзеляжа, поэтому наши Як-38 и Як-141 имели совершенные аэродинамические формы. Естественно, не нужны валы отбора мощности, редукторы и муфты. Подъемные двигатели делаются форсированными и малоресурсными, ведь продолжительность их работы за время полета – в пределах десяти минут. РД-41, подъемный двигатель Як-141, весит всего 290 килограммов. Два таких двигателя гораздо легче вентилятора, возимого F-35B. Будучи используемыми короткое время, топлива они расходуют немного. При этом наличие подъемных двигателей дает дополнительную мощность во время взлетно-посадочных операций. Таким образом, следует признать, что отечественная концепция оказалась более продвинутой. Сверхзвуковой Як-141, созданный на четверть века раньше американского F-35B, лучшее тому подтверждение.

Авионика

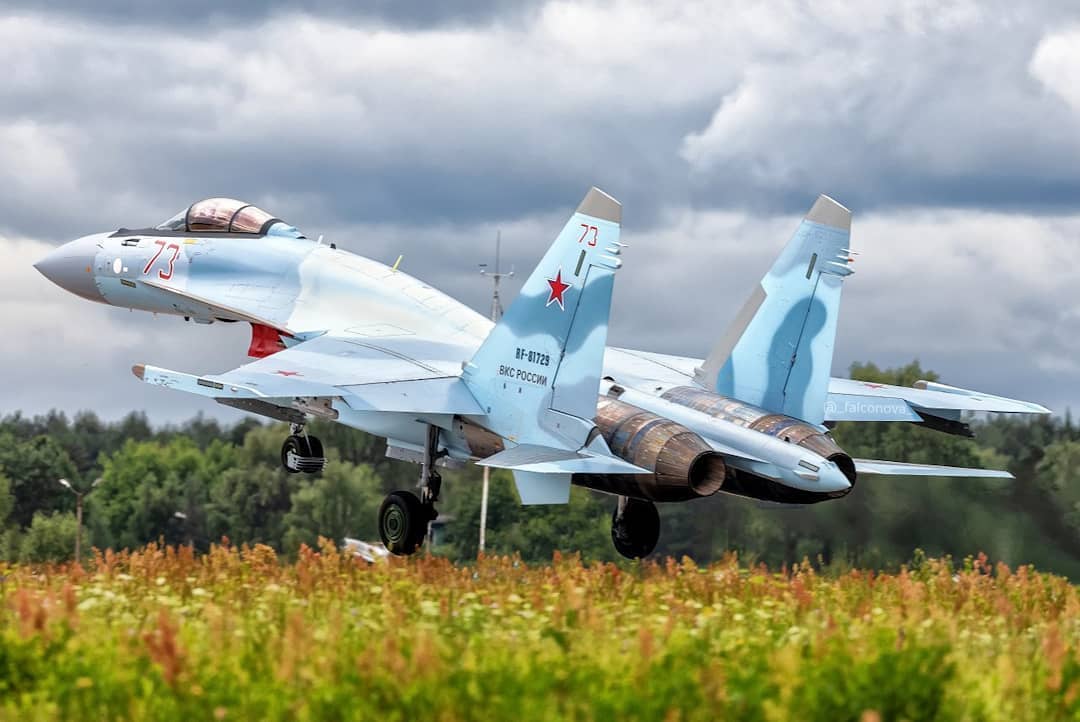

Истребители Су-35С оснащены радиолокационной системой РЛС Н035 «Ирбис», которая без труда обнаруживает цель на расстоянии 400 км. Дополняет конструкцию оптико-локационная станция и ОЭИС. Панель приборов в кабине пилота состоит из двух жидкокристаллических экранов. Для большей концентрации пилота, на лобовое стекло выведена голографическая проекция.

Современное оснащение системой контроля и применения оружия состоит из:

• оптоэлектронной системы;
• функциональной РЛС;
• электронного управления.

Боевое оснащение Су-35 остается эксклюзивным среди аналогичных истребителей во всем мире и способно поражать:

• морские;
• наземные;
• воздушные цели.

Выбор платформы

Учитывая нынешние темпы создания новой авиационной техники, можно предположить, что перспективный СУВП/СВВП сможет пойти в части не ранее начала тридцатых годов. Таким образом, самолету предстоит служить в отдаленном будущем, что предъявляет особые требования к формированию его технического облика.

Горизонтальный полет

С целью ускорения работ и максимального использования доступных решений в основе нового проекта должен лежать существующий. При этом выбор подобных проектов не слишком велик. Использование платформ Су-27 и МиГ-29 не имеет смысла ввиду их ожидаемого морального устаревания, а также из-за необходимости кардинальной переработки конструкции. Новейший Су-57 тоже не выглядит оптимальной основой для СУВП/СВВП из-за разных требований.

Ю. Борисов упоминал, что новый образец станет развитием разработок . В прошлом это конструкторское бюро активно занималось тематикой укороченного и вертикального взлета, и некоторые ее разработки даже дошли до серии. Последним образцом в ее линейке был истребитель вертикального взлета Як-141. Он показывал достаточно высокие характеристики, но по ряду причин не попал в войска.

Из всех отечественных СВВП именно Як-141 можно считать самым совершенным с точки зрения конструкции, возможностей и характеристик. В то же время, у этой машины были определенные недостатки, обусловленные уровнем развития технологий прошлых десятилетий. Можно предположить, что правильное сочетание основных решений проекта Як-141 и новых компонентов и технологий позволит получить желаемый самолет с высокими характеристиками.

Почему вертикальные самолеты до сих пор не нашли широкого применения?

К сожалению, все разработки, даже если отличались неплохими результатами, не могут похвастаться надежностью. Лопасти винтов, которые и помогают делать вертикальный взлет, поражают своими размерами. Они вместе с мощными двигателями создают невообразимый шум. Также с точки зрения конструкции нужно избежать любых возможных препятствий на их пути, исключить попадание различных предметов.

Как ни крути, невозможно отменить ограничение по скорости. Просто по законам физики такой самолет не сможет двигаться также быстро, как современные. И если военные аппараты могут развить фантастическую в их случае скорость в 1000 километров в час, то с увеличением массы и размеров для гражданской авиации показатель падает до 700 и ниже километров в час.

https://youtube.com/watch?v=261PEMFNHCc

Су-35С – видео

https://youtube.com/watch?v=yu_lMsMFqzs

«Поколение 4++» является условным и лишь указывает, что по совокупности характеристики истребителя вплотную приближены к характеристикам истребителя пятого поколения. За исключением технологии малой заметности и АФАР, он удовлетворяет большинству требований, предъявляемых к самолётам 5-го поколения.

Су-35 является глубокой модернизацией платформы Т-10С (первоначально программа глубокой модернизации самолёта Су-27 называлась «Су-35БМ» — большая модернизация). В 2006 году начато производство установочной партии Су-35. Начало лётных испытаний первого образца новой партии было намечено на середину 2007 года, однако сроки начала лётных испытаний были перенесены на начало 2008 года.Сборка первого опытного самолёта Су-35 (б/н 901) была завершена летом 2007 года на «КнААПО им. Ю. А. Гагарина», после чего машина была представлена на авиасалоне МАКС-2007 на статической стоянке.

Первый полёт опытного многофункционального истребителя Су-35 с двигателями ОАО «НПО Сатурн» АЛ-41Ф1С состоялся 19 февраля 2008 года в ЛИИ имени Громова. Самолёт пилотировал Заслуженный лётчик-испытатель РФ Сергей Богдан.20 февраля 2008 года самолёт был представлен президенту Российской Федерации В. В. Путину и первому вице-премьеру В. И. Зубкову во время их посещения города Жуковский. 7 июля 2008 года Су-35 успешно совершил первый демонстрационный полёт в Жуковском. 2 октября 2008 года с аэродрома Комсомольска-на-Амуре авиационного производственного объединения им. Ю. А. Гагарина (КнААПО) поднялся в воздух второй лётный образец, совершивший 20 полётов.

В рамках открывшегося 18 августа 2009 года в подмосковном Жуковском авиационно-космического салона МАКС-2009 заключена крупнейшая в России за последние десятилетия сделка по закупке боевых самолётов. Договорённость предусматривает поставки 48 новейших многофункциональных истребителей Су-35C c 2012 по 2015 год включительно. Подобный контракт также планируется заключить на 2015—2020 годы.В июле 2010 года Компания «Сухой» заявила о завершении предварительных испытаний Су-35, о полном подтверждении установленных характеристик комплекса бортового оборудования и характеристик сверхманевренности и о готовности к прохождению государственных испытаний на боевое применение совместно с лётчиками ВВС России. 3 мая 2011 года в воздух поднялся первый серийный Су-35С.

ВВС России в 2013 году получили 12 новых истребителей Су-35С. Об этом 25 декабря заявил главком ВВС России генерал-лейтенант Виктор Бондарев. С учетом уже поставленной партии общее количество самолётов такого типа в авиапарке России составило 22 единицы. 12 февраля 2014 года боевой состав военно-воздушных сил России пополнился 12 истребителями Су-35С, которые были формально переданы ВВС в декабре 2013 года. Самолёты поступили на вооружение 23-го истребительного авиационного полка (аэродром Дземги, Хабаровский край) из состава третьего командования ВВС и ПВО России. Торжественная церемония передачи 12 истребителей Су-35С прошла в среду в Комсомольске-на-Амуре на Авиационном заводе им. Ю. А. Гагарина, где были произведены самолёты.

В ходе учений ВВО Приморского края 8—11 апреля 2015 года лётчиками Су-35 были произведены пуски ракет воздух-воздух. 9 мая 2015 4 Су-35 ВВО Приморского края участвовали в проводившемся в Москве параде, посвященном 70-летию победы в Великой Отечественной войне. 16 июля 2015 «Сухой» передал 2 Су-35 Минобороны. 4 Су-35 были переданы ВКС России. По две машины 27 октября и 2 ноября 2015 (с красными бортовыми номерами “03”, “04”, “05” и “06”). На 10.02.2016 изготовлено 46 истребителей, из них 6 принимают участие в испытаниях в 929 Государственном лётно-испытательном центре в Ахтубинске, 6 находятся в 4 Государственном центре подготовки авиационного персонала и войсковых испытаний в Липецке, 23 находятся на вооружении 23-го истребительного авиационного полка (Дзёмги, из них 4 в Сирии) и ещё 11 переданы 22-му истребительному авиаполку (Центральная Угловая).

Описание самолёта МиГ 29

Аэродинамическая компоновка самолёта выполнена по интегральной схеме – это низкорасположенное крыло, оперение из двух отдельно стоящих килей, два двигателя находящиеся параллельно в задней части фюзеляжа и разнесенные относительно друг друга. Планер изготавливался сварным стыковочным методом без нахлеста, что значительно облегчало конструкцию. Применяемые материалы: сталь и сплав алюминия, титан и композиты.

Крыло МиГ-29 имеет приличную механизацию – щелевые закрылки, отклоняемые предкрылки и элероны, угол стреловидности 42 градуса. Кили обшиты углепластиком и развал их составляет 60 градусов. У поворотного стабилизатора отклонение дифференцированно.

Фонарь кабины лётчика имеет каплеобразную форму, козырёк без переплётов обеспечивает отличный обзор в полёте, при посадке и взлёте. Сама кабина достаточно просторная, оборудована катапультным креслом К-63.

МиГ-29 оснащён двумя мощными турбореактивными двигателями РД-33, на которых установлены компрессоры низкого давления с четырьмя ступенями, высокое давление создаётся девятиступенчатым компрессором. ТРДДФ развивают тягу в 81,42 Кн. До сих пор по тяговооруженности МиГ-29-го не превзошёл ни один самолёт на планете.

Двигатель РД-33

У этой машины с самого начала был недостаточный запас топлива и как следствие малая продолжительность полёта. На ранних модификациях самолёта имелись только крыльевые и фюзеляжные баки, общий запас топлива равнялся 4365 литрам. Конструкторы со временем решили этот вопрос и уже модели 29М и 29СМТ имели увеличенный запас топлива внутри: первая – в наплывах крыла вместо входов воздухозаборников, вторая – над фюзеляжем в 900-литровом баке, сразу за кабиной пилота, придавая горбатый вид самолёту.

Малый запас топлива с лихвой перекрывался отличной управляемостью на грани максимальных значений углов атаки. Такая маневренность в воздушном бою делала этот фронтовой истребитель особенно опасным, многие противники не выдерживали того, что вытворяли лётчики на этой машине на предельных углах атаки и больших перегрузках. При этом на МиГ-29 была механическая система управления и он оставался самым маневренным реактивным самолётом в истории авиации.

После доработки шасси и установки воздухозаборников, предотвращающих попадание в двигатели посторонних предметов, машина проходила эксплуатацию с коротких и малоподготовленных полос. В обслуживании этот фронтовой истребитель был прост и неприхотлив.

Лётные характеристики самолёта МиГ 29:

• Наибольшая скорость на высоте 11тыс. м при отсутствии подвесок – 2415 км/час.
• Максимальная скорость у земли – 1500 км/час.
• Число Маха на 11 тыс. м не более – 2,3М, на уровне моря не выше – 1,22М.
• При максимальном взлётном весе скорость отрыва – 220 км/час.
• Скорость снижения при заходе на посадку – 260 км/час.
• Скорость приземления – 235 км/час.
• Дистанция пробега с применением тормозного парашюта – 700 м.
• Скороподъёмность – 330 м/сек.
• Допустимые перегрузки – 9G при М=0,85 и 7G при М более 0,85.
• Практический потолок – 17 тыс. м.
• Наибольшая дальность при полной заправке – 2000 км. При перегонке авиатехники с тремя подвесными баками – 3200 км.

Вооружение истребителя МиГ 29:

• Максимальный вес – 3000 кг на шести пилонах.
• Пушка ГШ-30-1.
• Ракеты «воздух – воздух» Р-27, Р-73, Р-60.
• Вооружение «воздух – поверхность» – бомбы ФАБ- 250 и ФАБ-500.
• Кассетная бомба КМГУ-2.
• НУРСы 57 мм, 130 мм и 240 мм.
• Атомная бомба РН-40.

Первые разработки

«Илья Муромец» – первый самолет гражданского типа. Раньше они летали не более 105 километров в час. Современные пассажирские самолеты летают, преодолевая 500-900 километров за час, при этом данный показатель не является пределом.

Сверхзвуковые разработки перемещаются гораздо быстрее и существенно экономят время, поэтому называются скоростными. Их максимальная скорость составляет 8200,8 километров за час. Из-за невозможности обеспечить надежный уровень безопасности, их не используют для транспортировки людей.

На это есть несколько весомых причин:

• Сложность моделирования, поскольку обтекаемую форму борта проблематично подогнать под размеры пассажирского суда;
• Использует много топлива. Соответственно насколько больше возрастают расходы на топливо, настолько увеличивается общая стоимость билетов;
• Маленькая численность аэродромов с посадочными площадками, оборудованными под сверхзвуковые модели;
• Необходимость проводить внеплановые диагностики или ремонт.

На сегодня нет функционирующих сверхзвуковых лайнеров для транспортировки пассажиров. В истории строения авиатранспорта подобных моделей было только две:

• ТУ-144, летавший около 2150-2300 километров за один час. Был разработан в Советском Союзе;
• «Конкорд» – британская разработка. Он способен преодолевать 2150 километров за час.

Характеристики летательных аппаратов этого типа

Теперь обсудим особенности конструкции таких бортов. Определение названия подобной техники означает способность самолета к набору высоты и снижению за счет вертикальной тяги двигателя. Причем в этой ситуации аппарат не развивает горизонтальную скорость. К тому же во время перелета подъемная сила возникает благодаря неподвижным крыльям авиалайнера. Для подобных модификаций характерен полет на малой крейсерской скорости – лучшие образцы показывают здесь ускорение до 700 км/ч.

Первый российский самолет этого класса — Як-36

Основным конструктивным отличием, которое определяет схему авиалайнера, здесь становится положение фюзеляжа. Современные суда этого типа выпускают с вертикальным или горизонтальным расположением корпуса. В первом случае силовая установка оснащается винтами или реактивными моторами, причем в обеих модификациям встречаются вариации.

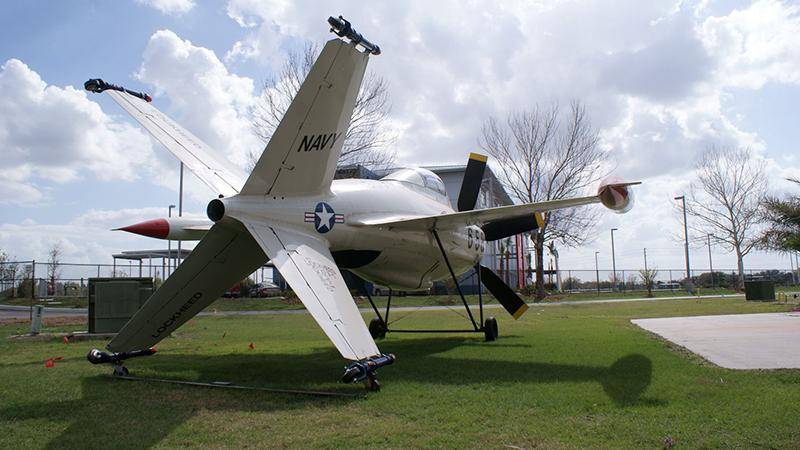

Lockheed XFV — судно с вертикальным положением фюзеляжа и винтовыми двигателями

Как видите, в этом направлении инженеры использовали множество вариаций. Предлагаем читателям подробнее изучить модели бортов производства СССР и России – ведь среди подобных моделей встречаются отличные концепции. В качестве примера приведем МиГ-29 (видео), вертикальный взлет которого вывел аппарат в лидеры истребителей своего поколения как отличное изобретение для решения многофункциональных военных задач.

Самолеты серии Як

Гонка вооружений ХХ века побуждала власти СССР к разработке летательного аппарата, которому нет аналогов. По этим причинам пионер Як-36 модернизировали до лайнера Як-38 в 1974 году. Целью конструкторов стало создание легкого борта, который способен подняться в воздух с места. На тот момент выпустили 4 единицы таких бортов, но преимущество западных инженеров побуждало российских авиаторов искать новые решения.

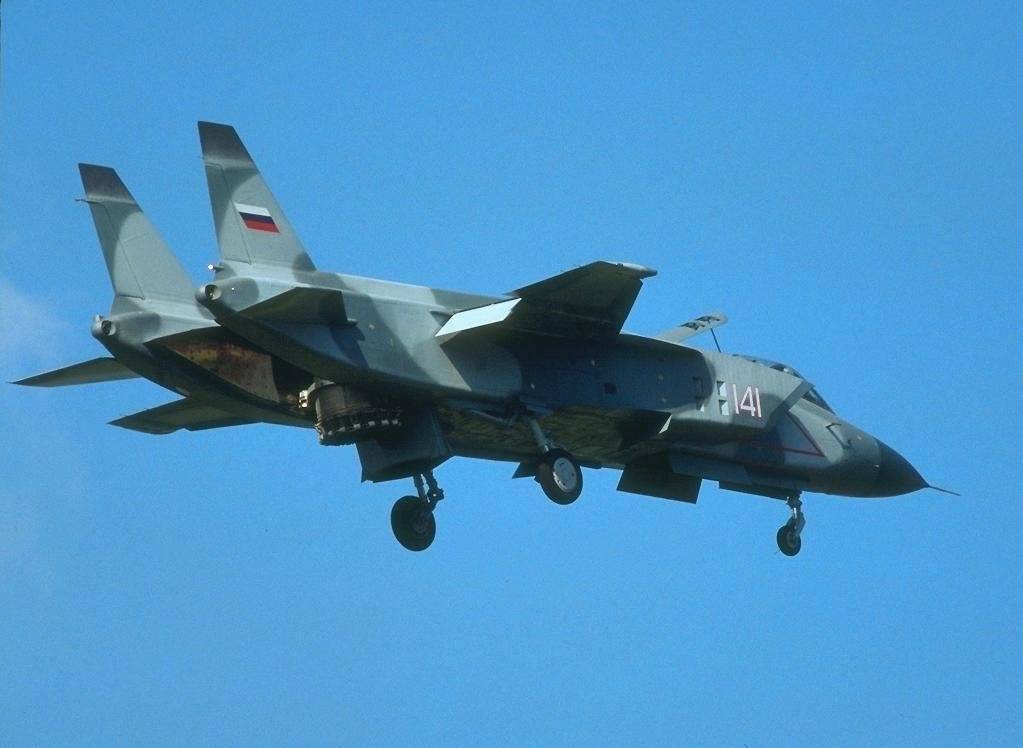

Як-41 считался лучшим СВВП в мире, но по определенным причинам модель сняли с вооружения ВВС РФ

Испытания модели в условиях реальных боевых действий на Фолклендских островах привело к появлению в 1978 году проекта модернизированной модификации Як-141. Здесь конструкторы добились поставленной цели и создали многофункциональный летательный аппарат, который признали лучшим в мире. Это сверхзвуковой авиалайнер, способный вертикально взлетать и маневрировать.

Однако после легендарного Як-141 отечественные авиационные инженеры составили проекты двух самолетов ВВП: Як-43 и Як-201. Правда, оба изобретения не прошли испытаний и эксплуатации из-за сворачивания программы в этом направлении в начале девяностых годов. А технологии, по которым разрабатывали этот самолет, использовали в проекте лайнера F-35 западные авиаторы.

Watch this video on YouTube

Миг-29

Еще один представитель этого класса – проект конструкторского бюро Микояна. Конструкторы начали работу над моделью в 1969 году, однако первый такой самолет выпустили в 1982, а испытали в 1984 году. Столь длительный промежуток связывают с поэтапным улучшением характеристик летательного аппарата и задержками из-за споров о лучшей конструкции лайнера.

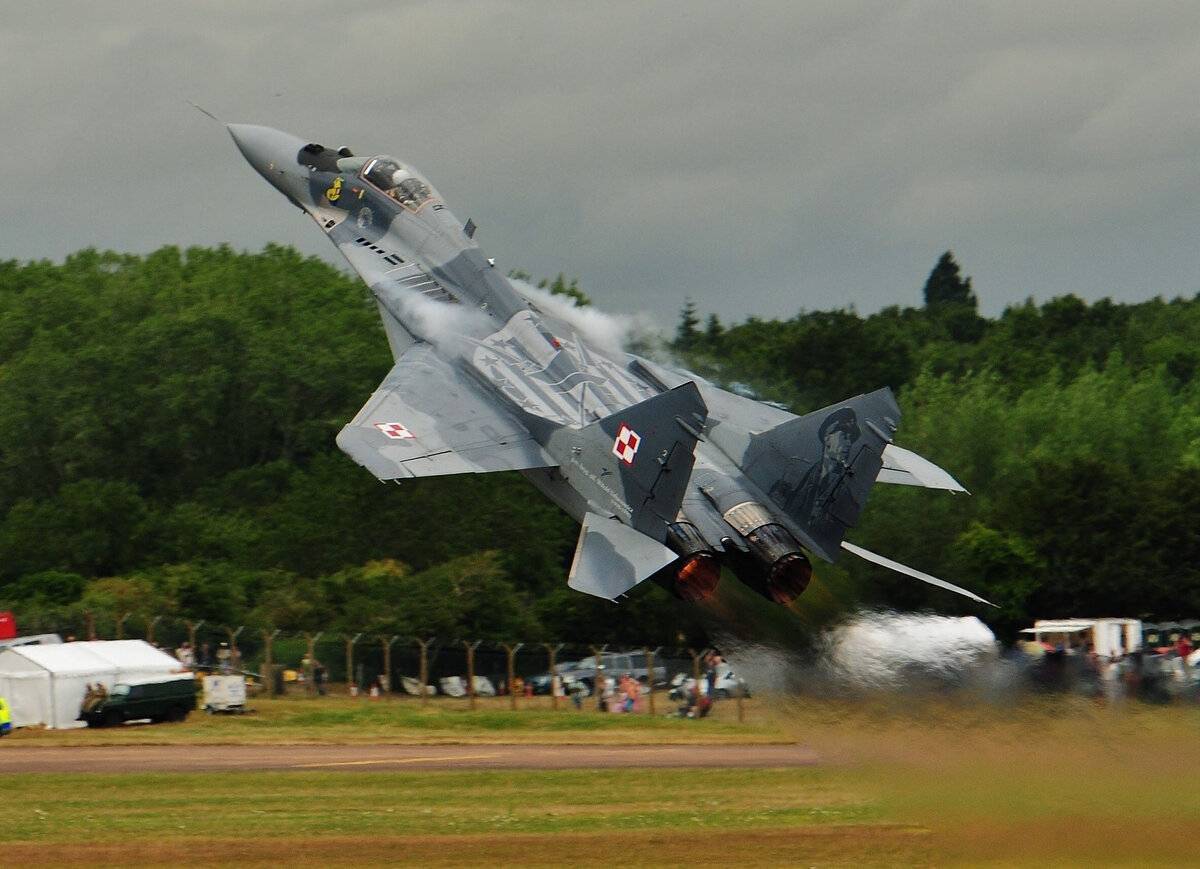

Истребители Миг-29 числятся на балансе ВВС России и многих стран мира

Модель успешно применялась в горячих точках еще со времен конфликта в Афганистане. Отметим, что этот самолет сегодня находится на вооружении России, стран СНГ, Израиля, стран Азии и Африки. Преимуществами этой модификации считаются крейсерская скорость в 850 км/ч, возможность запуска двигателя в полете и поражение цели, которая движется на скорости 230 – 2 500 км/ч.

Watch this video on YouTube

Конструкция

• Як-141 является свободнонесущим высокопланом, изготовленным по нормальной аэродинамической схеме. 26% его массы составляют композитные материалы, все остальное относится к доле алюминиево-литиевых сплавов, устойчивых к коррозии и маловесящих. Часть элементов конструкции изготовлены из титановых сплавов, стойких к высоким температурам и закаленной стали.
• Фюзеляж относится к типу полумонокок, произведен по правилу площадей и обладает прямоугольным сечением. Внизу его находятся четыре щитка для большей эффективности вертикального взлета. В хвосте, над соплом подъемно-маршевого двигателя находится отсек с парашютом, предусмотренный для остановки истребителя во время горизонтальной посадки, в случае если не сработало поворотное сопло.
• Форма крыла является прямой стреловидной, трапециевидной. Также оно имеет наплывы в корневой части и малым удлинением. Его профиль и параметры дают возможность вести маневренный воздушный бой и длительно лететь в крейсерском режиме. В складывающейся части находятся элероны, сопряженные со струйными рулями, в корневой – закрылки, а в обеих частях — поворотные носки.
• Хвостовое оперение прикрепляется к двум консольным балкам, чтобы между ними поместилось сопло подъемно-маршевого двигателя и является двухкилевым. В него входят цельноповоротные стабилизаторы и рули направления. Длина стабилизаторов в размахе составляет 590 см.
• Воздухозаборники имеют прямоугольную форму и регулируются. Чтобы регулировать их проходное сечение, используется система управления с горизонтальным отклоняемым клином. Сбоку каждого воздухозаборника находятся четыре клапана, для того, чтобы подъемно-маршевый двигатель дополнительно подпитывался воздухом во время наземной деятельности. На левом воздухозаборнике располагается посадочно-рулежная фара.
•  Шасси оборудовано стойками рычажного типа. Для него не страшен удар об грунт с высоты пяти метров.

4.1 Бортовое оборудование и системы

• Радиоэлектронное и прицельное оборудование: аппаратура государственного опознавания, бортовая радиолокационная станция, бортовая цифровая вычислительная машина, индикатор на лобовом стекле, лазерно-телевизионная система наведения, многофункциональный индикатор, нашлемная система целеуказания, система отображения информации, система радиоэлектронного противодействия, система управления вооружением и система управления оружием.
•  Пилотажно-навигационный комплекс: автоматический радиокомпас, барометрический высотомер, инерциальная навигационная система, командно-пилотажный прибор, комбинированный прибор, навигационно-плановый прибор, навигационный вычислитель, радиовысотомер малых высот, радиосистема ближней навигации и посадки, система аэродинамических данных и разовых команд, система воздушных сигналов, система дистанционного управления самолётом, система ограничительных сигналов, система траекторного управления, спутниковая навигационная система, указатель радиовысоты, указатель скорости и числа М и указатель угла атаки и перегрузки.
•  Комплекс связи и наведения: аппаратура засекречивания, аппаратура речевого оповещения и две радиостанции МВ-ДМВ.
•  Система электроснабжения: два аккумулятора, два выпрямительных устройства, два генератора переменного трёхфазного тока на 200/115В 400 Гц и два статических преобразователя на 200/115В 400 Гц.
•  Оборудование контроля, регистрации и сигнализации: бортовая автоматизированная система встроенного контроля и предупреждения экипажа, система аварийной сигнализации и устройство регистрации.

4.2 Кабина

Кабина оснащена двухсекционным фонарем, выполненным из оргстекла, с плоским лобовиком из бронированного стекла. Открытие его сбрасываемой части осуществляется  вправо-вбок. Лётчик сидит в катапультируемом кресле К-36ЛВ. Во время переходного и вертикального режима полета действует система автоматического катапультирования второго поколения СК-ЭМ. Ее включение происходит, когда сопло подъемно-маршевого двигателя отклоняется от горизонта на угол свыше 30°, а срабатывание – когда истребитель достигает определенного сочетания кабрирования и пикирования, угловых скоростей крена и углов. В случае закрытия верхней створки ПД, летчик катапультируется после отстрела фонаря, если же она открыта, катапультирование происходит через фонарное стекло.

В приборный комплекс первого лётного образца входил ряд аналоговых индикаторов, часть которых позднее были заменены на индикаторы прямой видимости и индикатор на лобовом стекле. На опытных образцах индикаторы не имелись, но они были в одном из полноразмерных макетов кабины.

Без разбега

Эксперты подсчитали: полет на такой машине обойдется дороже, чем на бизнес-джете. Зато время в пути сократится раз в пять.

На создание самолета-«вертикалки» у компании ушло шесть лет. Еще столько же понадобится, чтобы машина и весь сервис прописались в небе. Пока компания только начала общение с регуляторами рынка, чтобы добиться разрешения на полеты. И ожидает получить его к 2024 году.

Надо сказать, что авиастроители разных стран давно пытаются совместить вертикальный взлет и посадку с возможностью полетов на высоких скоростях и большие расстояния. И эта идея уже реализована в военной авиации. Основной принцип, если совсем просто: самолет оснащен двумя поворотными винтами на каждом крыле. Они могут вращаться как в вертикальном, так и в горизонтальном положении.

— Гибрид самолета и вертолета возможен, это доказано, — говорил в интервью «РГ» выдающийся авиаконструктор, дважды Герой Соцтруда академик РАН Генрих Новожилов. — Как самолет, он имеет крылья. Но на концах этих крыльев расположены два турбовинтовых двигателя с большими пропеллерами.

В качестве примера можно привести самолет V22 Osprey. Этот единственный серийно выпускаемый конвертоплан разрабатывался в США более тридцати лет. Его два двигателя, расположенные на концах крыльев в гондолах, поворачиваются почти на 98 градусов.

Вообще различные образцы самолетов-«вертикалок» разрабатывались, как правило, в одном или двух вариантах. По словам инженеров, фюзеляж в таких летательных аппаратах может быть расположен как вертикально, так и горизонтально. Но в обоих случаях не исключаются модели реактивные и с винтами. В нашей стране первым серийным самолетом вертикального взлета и посадки стал военный Як38. А в 1991 году на авиасалоне в Ле-Бурже настоящую сенсацию вызвало появление Як141, который первым в мире среди машин такого класса преодолел скорость звука. Дальнейшим развитием мог бы стать Як201 — его проектированием ОКБ имени Яковлева занималось в середине 90х в инициативном порядке. Но проект так и остался в эскизах.

Так сумеют ли авиаинженеры «научить» безопасно взлетать и садиться вертикально пассажирский самолет? В том, насколько велико это желание, могли убедиться зрители на одном из последних авиасалонов в Фарнборо. Пилот японской авиакомпании показал невероятный трюк: поднял 254тонный Boeing 787 Dreamliner на взлете почти вертикально. Выглядело захватывающе.

Аналитики считают: перспектива заполучить для гражданской авиации «вертикалку» заманчивая. Однако у такой технологии, если говорить не о военных самолетах, множество минусов. Возьмем хотя бы лопасти винтов, которые и помогают вертикально взлетать. Они не только очень большие, но и вместе с мощными двигателями создают невообразимый шум. Рассказывают: в свое время среди «вертолетных лайнеров» появился очень неплохой аппарат, однако его двигатели «били по ушам».

Среди других минусов — то количество топлива, которое при этом будет сжигаться, неоправданно не только для коммерческой, но и боевой авиации. Невозможно отменить и ограничение по скорости, которое идет от «вертолетной составляющей».

Тем не менее патенты на гражданские «гибриды» с вертикальным взлетом и посадкой есть уже и у Boeing, и у Airbus. Дойдут ли все эти проекты до пассажира, покажет время.

Для новых авианосцев

Мировой опыт эксплуатации самолётов вертикального взлёта позволяет сделать вывод о том, что они являются необходимым звеном в палубной авиации. Однако основная роль сохранилась за самолётами с укороченным или обычным взлётом ввиду меньшей прихотливости и превосходства в боевом радиусе. На сегодняшний день конструкторы не нашли эффективной замены аэрофинишёру и катапульте.

Также по теме

Прикованы к земле: почему США испытывают трудности с палубной авиацией

Около двух третей американских палубных самолётов McDonnell Douglas F/A-18 Hornet не могут подняться в воздух. Такие данные приводит…

Например, ВМС США уже несколько лет пытаются определить боевое предназначение истребителя пятого поколения корабельного базирования F-35B. Примечательно, что этот самолёт корпорации Lockheed Martin был создан на основе купленных у ОКБ Яковлева «ограниченных проектных данных» и внешне напоминает скорее Як-38, чем Як-141.

Учитывая планы Минобороны РФ по увеличению авианосного флота, России понадобятся как самолёты с укороченным и обычным взлётом, так и СВВП. Текущие заявления представителей военного ведомства свидетельствуют, что новые авианосцы могут стать базой для самолёта ОКБ Яковлева и корабельной версии истребителя поколения 4++ МиГ-35.

Однако практически ничего не известно о ситуации с разработкой палубного варианта истребителя пятого поколения Т-50. На представленном в 2015 году макете авианосца проекта 23000 «Шторм» отчётливо видны уменьшенные копии Т-50, Су-33 и МиГ-29К.
